[Huawei B715s-23c] Pour changer des téléphones : un modem 4G.

On reçoit aujourd'hui une requête pour le modem 4G Huawei B715s-23c. D'après le propriétaire, ce modem a un défaut connu : le lecteur de carte SIM, qui est soudé à la carte-mère, ne tient pas très bien. Après un certain temps, et des insertions/retraits de la carte SIM répétés, le lecteur s'arrache de la carte.

On se retrouve avec un modem dont l'électronique fonctionne parfaitement, mais qui ne peut plus lire de SIM.

Évidemment, la politique du fabricant est : on ne peut pas vous souder un nouveau lecteur de carte SIM à 2€, il faut acheter un nouveau modem à 360€.

Le propriétaire, qui a un passé dans la réparation, a souhaité souder lui-même un cable d'extension de SIM entre la carte-mère, et un lecteur de SIM externe. C'est une excellente solution, mais il n'est malheureusement pas équipé pour faire des soudures aussi précises : fils électriques trop larges, pas de microscope.

On commence par dégager l'ancien lecteur et nettoyer les pads de l'emplacement pour le lecteur.

Observez-bien les deux pads en bas à gauche, en angle droit : ils seront importants pour la suite.

En effet, un des pads (celui qui est vertical) est relié à la masse. L'autre (horizontal) est alimenté (0.5V apparemment, après mesure). Lorsqu'un lecteur de SIM est installé et qu'une carte est insérée, un petit crochet à l'intérieur du lecteur est poussé et met en contact ces deux lignes. C'est par ce biais que le processeur de la carte détecte qu'une carte est insérée.

La meilleure solution pour réparer proprement ce modem serait de souder un nouveau lecteur de SIM. Le propriétaire a lu quelque part que le lecteur du Honor 6P est compatible. Mais comme le voit sur la photo, les pins du lecteur ne sont pas alignés avec les pads sur la carte.

C'est dommage. C'était une solution élégante, le lecteur ne coûte que 2€. Et il se trouve que, finalement, on n'arrive pas à trouver un lecteur compatible avec cette carte. On revient donc à la solution proposée initialement. C'est plus ghetto, mais ça devrait marcher.

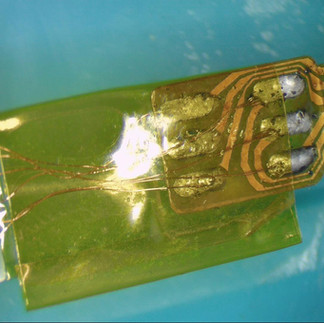

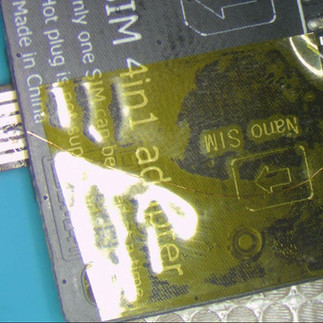

Les pads de la carte sont donc connectés par des fils de 0.1mm aux pads correspondants de la nappe, qui est elle-même reliée au lecteur externe. En testant la continuité entre les différents points du circuit, on s'est aperçu que le lecteur externe avait lui-même un défaut : une des lignes n'était pas connectée à la nappe, mais on y a remédié par un jumper.

Enfin, comme il n'y a plus de lecteur SIM sur la carte, il faut simuler l'insertion d'une carte, comme expliqué plus haut : c'est simple, ou soude un jumper entre les deux pads en question.

On teste. La petite lumière bleue indique que le modem pense qu'une carte est en place. On insère une SIM dans le lecteur externe, on se connecte par WiFi au modem. Et on a Internet !

10€ de pièces, 39€ de main-d'oeuvre, pour éviter d'avoir à acheter un modem à 360€. Quelque part, on a le sentiment d'avoir contribué à quelque chose.
