[iPhone X] Encore un qui ne s'allume pas.

Le propriétaire d'un iPhone X a décidé de nous faire confiance pour résoudre son problème : le téléphone ne s'allume pas. Cela ne coûte pas grand chose de tenter, d'autant que l'alternative proposée par le fabricant est : on vous reprend votre appareil, et vous pouvez acheter un 11 pour 600€. Classique.

L'historique ne nous apprend pas grand chose : le propriétaire a envoyé un SMS, a mis le téléphone dans sa poche, et la prochaine fois qu'il l'a sorti, l'appareil était éteint et ne voulait plus s'allumer. Un professionnel local de la réparation a tenté une nouvelle batterie, en vain, avant de diagnostiquer un problème de carte-mère.

Mis en charge, l'appareil tire par le port Lightning 0A - 0.02A - 0.05A - 0A et ça repart en boucle. On en déduit que la panne apparaît très tôt dans le processus de démarrage, puisque le CPU ne parvient même pas à s'allumer : si le CPU s'allume, le téléphone tire 0.43A, puis ça monte à 1A - 2A (suivant la capacité de la batterie) lorsque le circuit de charge est enclenché.

L'appareil est en excellent état extérieur, comme neuf, et l'intérieur est très propre. On voit à peine qu'il a été touché par un autre réparateur.

On branche une alimentation électrique sur le connecteur de batterie et on augmente la tension pour lui fournir les 4V suffisants à l'allumage. Mais on n'arrive pas jusque là : dès qu'on arrive à 1V, le téléphone tire 5A et la protection de l'alimentation s'enclenche. C'est suffisant pour nous dire qu'on a un court-circuit sur VDD_MAIN.

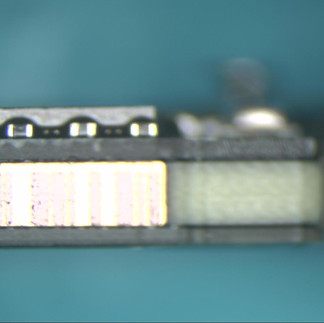

Après avoir sorti la carte-mère, on en profite pour regarder sous le microscope si celle-ci est déformée, ou si des pads sont arrachés entre les deux cartes. Mais tout est très propre.

À la caméra thermique, on tente de localiser le court-circuit : il se trouve (malheureusement) entre les cartes. On doit donc les séparer. Puis on rallume la caméra thermique, on injecte 1V sur VDD_MAIN. Et c'est le PMU (Power Management Unit) qui s'allume.

On aurait espéré quelque chose de plus simple, mais la vie est ce qu'elle est. C'est très rare qu'une puce aussi importante que le PMU soit défectueuse : en l'occurrence, elle a un court-circuit interne. Et ce n'est pas la faute de l'utilisateur. Juste un aléa de la vie. Court-circuit interne, ou deux billes de soudure qui sont un peu trop proches.

Le truc pénible avec le PMU, c'est qu'il est enrobé dans de la colle époxy, pour minimiser les risques de corrosion des soudures. Toutes les puces importantes (CPU, Baseband, PMU, Wifi) subissent ce traitement. C'est bien car effectivement, les soudures, qui se trouvent sous la puce, sont protégées de l'air, de l'humidité, de l'eau en cas d'immersion. Mais quand la puce elle-même devient défectueuse et qu'il faut la changer, c'est pénible. Il faut commencer par gratter la coller, pour séparer la puce des petits composants environnants (résistances, condensateurs, inductances). Et malheureusement, à chaque fois que je dois enlever un PMU, j'ai des composants qui restent collés à la puce et qu'il faut re-souder derrière. On s'en sort assez bien : on ne perd que deux condensateurs qui sont sur VDD_MAIN. Ce sont des condensateurs de filtrage, il y a en plus de 50 sur cette ligne : si on ne les remet pas, le téléphone fonctionnera quand même.

Un nouveau PMU est installé, du travail assez propre.

Le téléphone s'allume. Il ne reste plus qu'à re-souder les deux cartes-mères ensemble et à remonter complètement le téléphone. Celui-ci fonctionne parfaitement. Le propriétaire a payé 99€. Bien moins que les 600€ demandés pour l'échanger contre un iPhone 11.
